transientbeskyttelse

Denne tråd er lukket for nye indlæg

#1  12/08-18 20:48
oz9abs. kim

Indlæg: 72

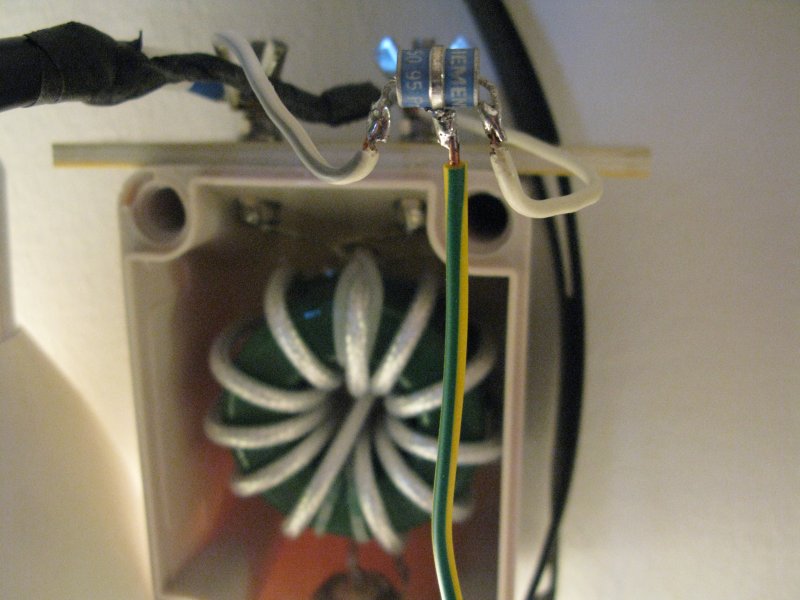

leger med tanken om at beskytte senderen mod store transienter !!! fandt denne dims i skuffen !!! har sat den tværs over min strømbalun på 50 ohms siden !!!

hvad er fordele
ulemper
hvad gør den Siemens dims af gode ting

vy 73 de oz9abs

Vedhæftede filer: gasudledning.JPG
Redigeret 12/08-18 20:49
#2  12/08-18 21:48
OZ1LLY/Gert Poulsen

Indlæg: 337
Svar til #1:
her er link til mere info:
http://dmtonline.dk/shop/lightning-grounding-ki ts-lightning-arrester-coax/gas-tube-350v -for-.aspx


----------
EDR MCTC FDM DDXG

#3  12/08-18 22:47
Hans-Jørgen Petersen
Indlæg: 68
Svar til #1:

Lynbeskyttelse af denne type er kun af værdi for visse inducerede lynstrømme, som beskrevet nedenfor.

Et sky-jord lyn består af flere kopmponenter. En first stroke, en eller flere subsequent strokes og til slut en dc komponent (der findes ikke rigtig nogen gode danske ord for disse begreber).

First stroke har hovedparten af sit energiindhold i frekvensområdet 10-50 kHz og giver sædvanligvis ikke anledning til de store problemer (læs inducerede strømme).

Subsequent stroke(s) derimod har hovedparten af energiindholdet koncentreret omkring 1/2 - 1 MHz, og det er disse, der sædvanligvis skaber problemer.

Et gasudledningsrør, som det du anvender, er kun anvendeligt til first stroke komponenten af et lyn. Det er for langsomt til subsequent strokes (gassen i røret når ganske enkelt ikke at blive varmet op!).
Dit gasudledningsrør gør jo næppe nogen skade, men nytteværdien er nok så som så.

Den jordledning, jeg kan se at du anvender, kan du betragte som en spole med en selvinduktion på 0,8 - 1uH pr. meter ledning. Prøv at regne på reaktansen af denne ved 500 kHz. Nok ikke lige det du har allemest mest brug for(?)!

Mvh
Hans-Jørgen

Redigeret 12/08-18 22:54
